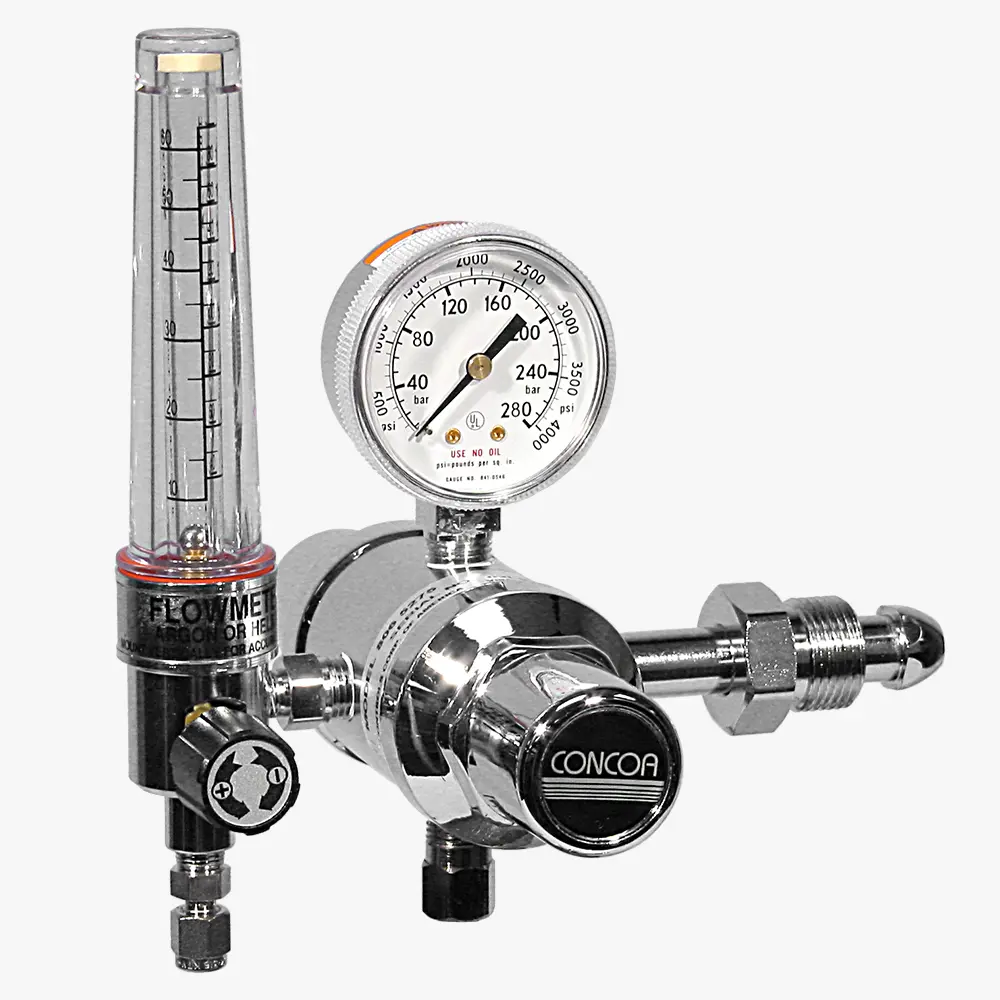

5270系列氣瓶調壓閥
規格：圖示8065275-01-1
單位：臺
瀏覽次數：3995
性能標簽：
5270系列激光氣體用單級氣瓶調壓閥，最大入口壓力3000 PSIG ，出口壓力0~200PSIG ， Cv = 0.28, 用于激光氣體,
產品詳細描述
5270系列單級調壓閥用于對高壓氣瓶供應的激光焊接氣體進行初級壓力控制機流量控制。CONCOA的5270系列調壓閥可同二氧化碳和光纖激光焊接一起使用，此時5270為等離子體抑制和尾隨保護氣體提供氣流。
主要特征
- 316L不銹鋼膜片防止內側氣體擴散
- 不銹鋼管出口連接確保無泄漏連接
- 氬氣和氦氣流量刻度允許雙刻度流量控制
- 大而卷曲的隔膜有助于平穩的壓力變化
- CAPSULE®閥座總成延長了使用壽命和可維護性
主要性能
- 適用氣體：氬氣、氦氣
- 預設輸送壓力：30磅/平方英寸（2巴）
- 主閥：鍍鉻黃銅棒材
- 閥帽：鍍鉻，壓鑄鋅
- 量規：直徑2英寸（50毫米）的黃銅
- 過濾器：10微米燒結青銅
- 溫度范圍：-40~140°F（-40~60°C）
- 膜片：316L不銹鋼
- 氦氣泄漏完整性：1 x 10-8scc/sec
- 出口連接：1/8"不銹鋼壓縮管接頭
- 端口：1/2"FNPT；1/8"FNPT（流量計入口）
- 內部密封：PTFE
- 符合性：清潔度達到或超過CGA G-4.1；ANSI/ASME B40.1；CRN OH5216.5R2
應用
- CO2激光焊接：氦氣流量控制30-200 SCFH
- Nd:YAG 激光焊接：氬氣流量控制10-60 SCFH
- 雙流量控制(806-5279)：雙10~60 SCFH 氬氣流管，雙30~200 SCFH 氦氣流管
訂貨信息
| 訂貨號 | 閥座 | 入口連接 | 最大入口壓力 | 流量計/壓力表 |
|---|---|---|---|---|
| 8065275-01-1 | PTFE | CGA 580 | 3000 PSIG (210 BAR) |
單刻度流量計10-60SCFH氬氣/30-200SCFH氦氣 入口壓力表0-4000PSIG/0-280BAR |
| 8065278-01-1 | PCTFE | CGA 680 | 4500 PSIG (310 BAR) |
單刻度流量計10-60SCFH氬氣/30-200SCFH氦氣 入口壓力表0-6000PSIG/0-400BAR |
| 8065279-01-1 | PTFE | CGA 580 | 3000 PSIG (210 BAR) |
雙刻度流量計10-60 SCFH氬氣/30-200 SCFH氦氣 入口壓力表0-4000PSIG/0-280BAR |
